基础开挖




基础垫层支模




垫层砼浇注





地脚螺栓预埋

我们一直这样做：先将地脚螺栓按设计尺寸组立成组；凭证设计尺寸制作一块“模板”，标出轴线的位置；预埋时先将组立好的地脚螺栓放入支设好的混凝土模板内，把“模板”套到组立好的地脚螺栓上，使用经纬仪、水准仪把模板定位好，再用电焊机把地脚螺栓与钢筋及 混 凝 土 模 板 牢靠好，牢靠时要包管地脚螺栓与混凝土模板的相对位置
。

浇筑砼时应注重的问题：砼浇筑前必需在螺栓的螺扣上缠油布以；ぢ菘，待钢结构装置时再解开
。砼浇筑历程中，要只管阻止踩在模板上，振动棒要只管阻止直接碰螺栓，特殊不要碰撞螺扣
。砼浇筑完毕后要派人检查柱顶标高，不切合要求的在砼初凝前整改好
；炷两阶⑼瓯虾蟪跄耙匦滦Ｕ亟怕菟ǖ奈恢
。

基础



基础回填




边部压实

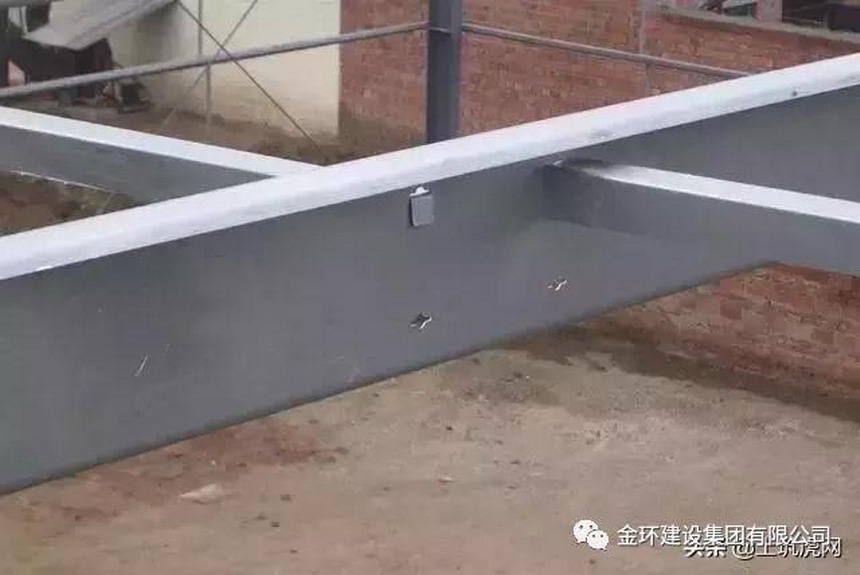

隅撑毗连





一、装置前的准备事情

1、核对进场资料、质量证实、设计变换、图纸等手艺资料

2、落实深化施工组织设计，做好起吊前的准备事情

3、掌握装置前后的外界情形，如风力、温度、风雪、日照等

4、图纸的会审和自审

5、基础验收

6、垫板设置

7、灌筑砂浆接纳无缩短微膨胀砂浆，且比基础砼高一个品级

钢结构进场






二、钢柱子装置

设置标高视察点和中心线标记，标高视察点的设置应与牛腿支承面为基准，且便于视察，无牛腿柱应以柱顶端与桁架毗连的最后一个装置孔中心为基准
。

中心线标记应切合响应划定多节柱装置时，宜将柱组装后再整体吊装
。

钢柱吊装后应举行调解，如温差、阳光侧面照射等引起的误差柱子装置后允许误差应切合响应划定屋架、吊车梁装置后，举行总体调解，然后再举行牢靠毗连
。

长细较量大的柱子，吊装后应增添暂时牢靠步伐
。

柱间支持应在柱子找正后再举行装置
。

钢柱吊装




三、吊车梁的装置

应在柱子第一次校正的柱间支持装置后举行，装置顺序从有柱间支持的跨间最先，吊装后的吊车梁应举行暂时牢靠
。

吊车梁的校正应在屋面系统构件装置并永世毗连后举行，其允许误差应切合响应划定
。其标高的校正可通过调解柱底板下垫板厚度举行
。吊车梁下翼缘与柱牛腿的毗连应切合响应划定
。吊车梁与辅助桁架的装置宜接纳拼装后整体吊装，其侧向弯曲、扭曲和笔直度应切合划定
。

钢架拼装




1、屋面工程

1.1对进场的C型檩条举行检查，对几何尺寸超偏或在运输中已经严重变形的檩条，退场替换
。

1.2檩条装置时，必需笔直于屋脊拉线，确保屋檩在一平面内，首先装置屋脊檩条，焊接屋脊撑杆，然后依次装置屋檩、屋面洞口增强檩，在装置下坡檩条时，必需装置拉条，并调平拉紧，包管檩条不扭曲变形，有用避免屋檩受压翼失稳
。

1.3对进场的屋面板，复核几何尺寸、数目、颜色等，对运输中变形严重、涂层划伤等严重缺陷的，退场替换
。

1.4设置装置基准线，基准线设在山墙端屋脊线的笔直线上，并凭证此基准线，在檩条的横向标出每块或若干块压型钢板的截面有用笼罩宽度定位线，按排板图依次铺设，并应边铺设边调解其位置，边牢靠，应首先装置屋脊托板
。

1.5铺设屋面压型钢板时，应在压型钢板上设置暂时人行木板，施工职员必需穿软底鞋，不得群集在一起
。在压型钢板行走频仍地部位，应设暂时板
。

1.6屋脊板、泛水板与屋面压型钢板的毗毗邻纳搭接毗连，其搭接长度不小于200mm，搭接部位应设置挡水板，并设置防水堵头及密封条，屋脊板之间搭接部位的搭接长度不小于60 mm，其毗连件间距不大于250 mm.搭接处填密封胶
。

1.7天沟板的装置应注重纵向坡度
。

檩条装置



拉条毗连



屋面板现场生产



屋面板装置



保温质料



屋面板檐口




屋脊




屋脊挡水处置惩罚





2、墙面板装置



2.1、墙檩（墙梁）装置必需从顶部向下拉垂线，确保墙檩在一个平面，然后依次装置墙檩、洞口增强檩
。



2.2、对墙面板的磨练同屋面板
。



2.3、设置装置基准线，画出门窗洞口的准确位置，以便于墙板的切边，墙面压型钢板的装置基准线设在离山墙阳角线200 mm处的笔直线上，并凭证此基准线，在墙檩上标出角块墙面板的截面有用笼罩宽度线
。



2.4、墙面板的毗毗邻纳自攻螺丝与墙檩毗连
。在墙面压型板上开洞，接纳按洞口尺寸画出边线法切割，然后再装置
。



2.5、内、外墙板应逆主导风向铺设，泛水板之间、包角板之间以及泛水板、包角板与压型钢板之间的搭接部位，必需凭证要求设置防水密封质料，山墙泛水板与屋脊板的搭接，必需先装置山墙泛水板，后装置屋脊板
。



墙面保温层装置




墙面板装置
